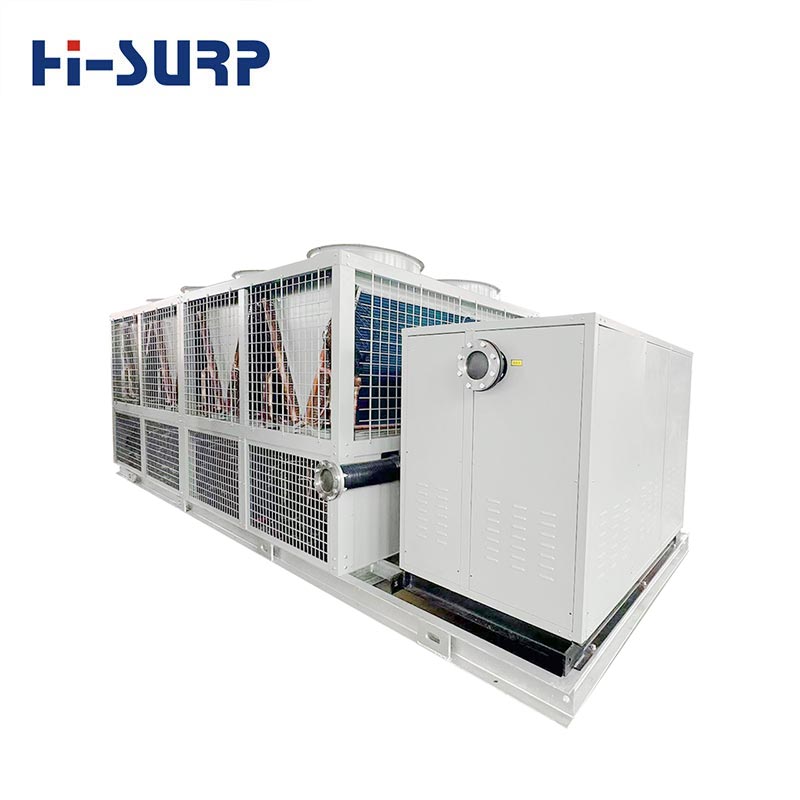

Тепловий насос з повітряним охолодженням EVI

Тепловий насос з повітряним охолодженням Hisurp EVI — це високопродуктивний агрегат із високою якістю, який застосовує технологію покращеного впорскування парів (EVI), засновану на традиційних чиллерах/теплових насосах з повітряним охолодженням. Він особливо підходить для проектів з високими вимогами до потужності опалення в середовищах з низькими температурами (наприклад, північні регіони, холодний клімат або сценарії технологічного опалення).

Що таке EVI

EVI (покращене впорскування пари) для теплового насоса з повітряним охолодженням EVI – це технологія, яка покращує компресор продуктивність за рахунок проміжного впорскування газу (електроінжекція). Його основний принцип:

У процесі стиснення компресора частина пари холодоагенту обробляється проміжним продуктом теплообмінник, вводиться;
Це збільшує масову витрату та ентальпію нагнітання компресора;
тим самим значно покращуючи потужність низькотемпературного нагріву та ефективність системи.

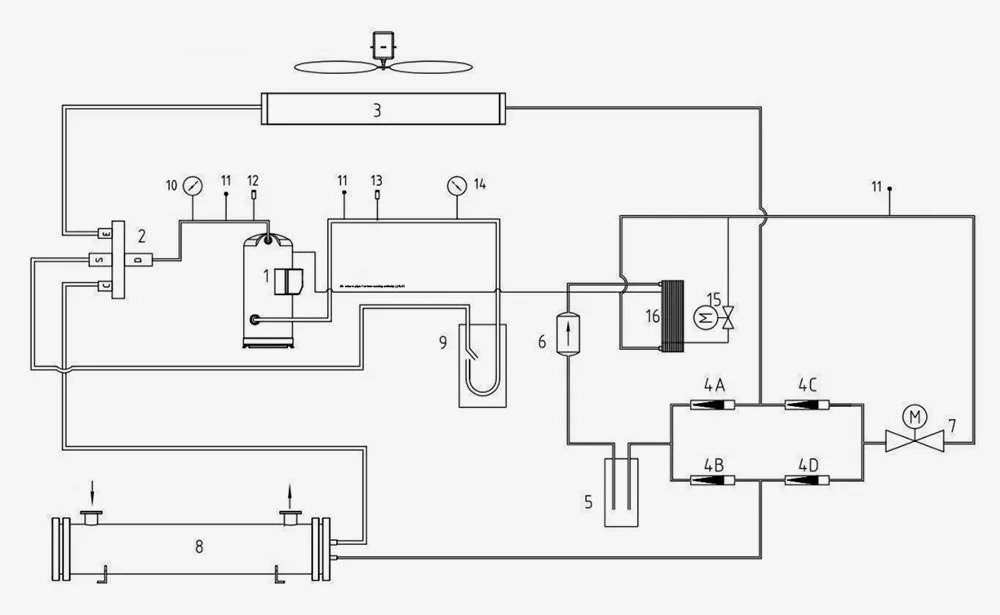

Як працює тепловий насос EVI з повітряним охолодженням

1. Спіральний компресор
2. Чотириходовий клапан
3. Теплообмінник на стороні повітря
4. Зворотний клапан
5. Резервуар для рідини високого тиску
6. Сухий фільтр
7. Електронний розширювальний клапан
8. Кожухотрубний теплообмінник
9. Газорідинний сепаратор
10. Вимірювач високого тиску (пропущено)
11. Технологічний голчастий клапан
12. Реле високого тиску
13. Реле низького тиску
14. Вимірювач низького тиску (пропущено)
15. Електронний розширювальний клапан підвищення ентальпії
16. Економайзер, що підвищує ентальпію газу

Примітка: Подвійна лінія – цикл охолодження, одна – цикл збільшення ентальпії струменю

Під час роботи в режимі опалення довговічного теплового насоса EVI з повітряним охолодженням маршрут циркуляції холодоагенту: компресор 1 → чотириходовий клапан 2 → кожухотрубний теплообмінник 9 → зворотний клапан 4B → резервуар для рідини високого тиску 5 → сухий фільтр 6 → електронний розширювальний клапан 7 → зворотний клапан 4C → повітряний теплообмінник 3 → чотириходовий клапан 2 → газ-рідина роздільник 9 → компресор 1

Схема збільшення ентальпії струменя: вихід пластинчастого теплообмінника → електронне розширення збільшення ентальпії клапан → пластина теплообмінник → амортизатор → компресор

Ця діаграма є єдиною системою, а інша система узгоджується з цією системою.

особливості

Strong Heating Capacity at Low Temperatures

Сильна нагрівальна здатність при низьких температурах

Звичайні теплові насоси з повітряним охолодженням відчувають значне зниження продуктивності нижче -5 ℃.
Удосконалені теплові насоси EVI з повітряним охолодженням можуть стабільно працювати за температури навколишнього середовища -20 ℃ або навіть нижче.

Значно покращена теплоємність

Теплова потужність збільшується на 20% ~ 40% в умовах низьких температур.

Вища енергоефективність

Покращено COP і зменшено робоче енергоспоживання.

Більш безпечна робота компресора

Ефективно знижує температуру вихлопу, зводячи до мінімуму ризик перегріву.

Підготовка перед установкою

1. Під час транспортування до місця встановлення тепловий насос EVI з повітряним охолодженням має бути ретельно перевірений відповідно до пакувального листа для всіх елементів. Якщо будь-які пошкодження або відсутні деталі, необхідно негайно повідомити про це завод Hisurp.
2. Користувач повинен забезпечити недеформаційний жорсткий фундамент або бетонну основу. Фундамент має бути плоским і здатним витримувати вагу самого теплового насоса з повітряним охолодженням EVI: для всього блоку його можна розмістити безпосередньо на несучій балці відповідно до креслення (див. доданий I).
3. Тепловий насос EVI з повітряним охолодженням можна розмістити в добре провітрюваному місці, наприклад на даху, балконі або в будь-якому зручному для встановлення місці поблизу місць з кондиціонером. Навколо пристрою має бути достатньо вентиляційного простору, а спереду та ззаду, ліворуч і праворуч від пристрою має бути не менше 1,5 метра простору. У радіусі 5 метрів від вихідного отвору не повинно бути жодних перешкод, що впливають на потік повітря. Відстань між пристроєм і поверхнею входу повітря в пристрій не повинна бути менше 3 метрів, щоб запобігти взаємним перешкодам кожного блоку та вплинути на нормальну роботу пристрою (див. додаток II).
4. Сполучні труби теплового насоса з повітряним охолодженням EVI і сам блок повинні бути підготовлені відповідно до місцевих стандартів HVAC.

Кейси проектів

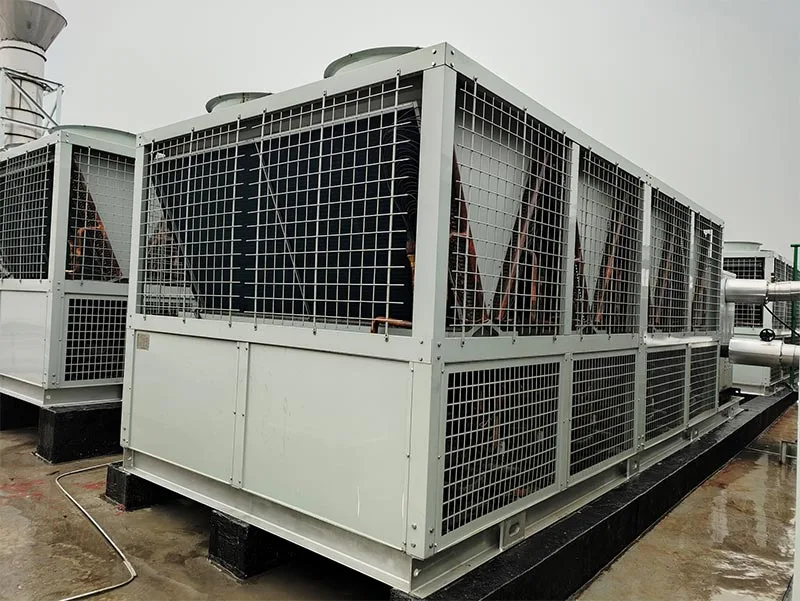

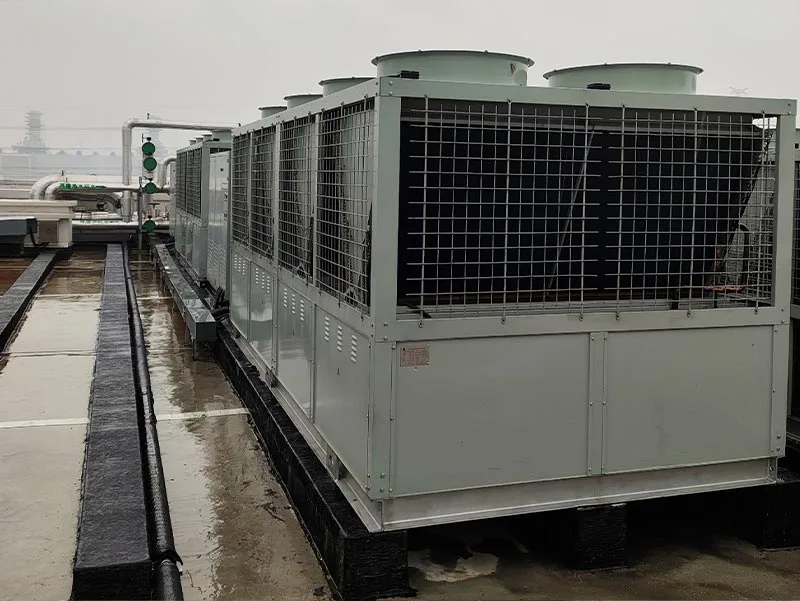

Теплові насоси EVI з повітряним охолодженням встановлені на даху.

: Тепловий насос з повітряним охолодженням EVI
