Заводський прямий спліт-крановий кондиціонер

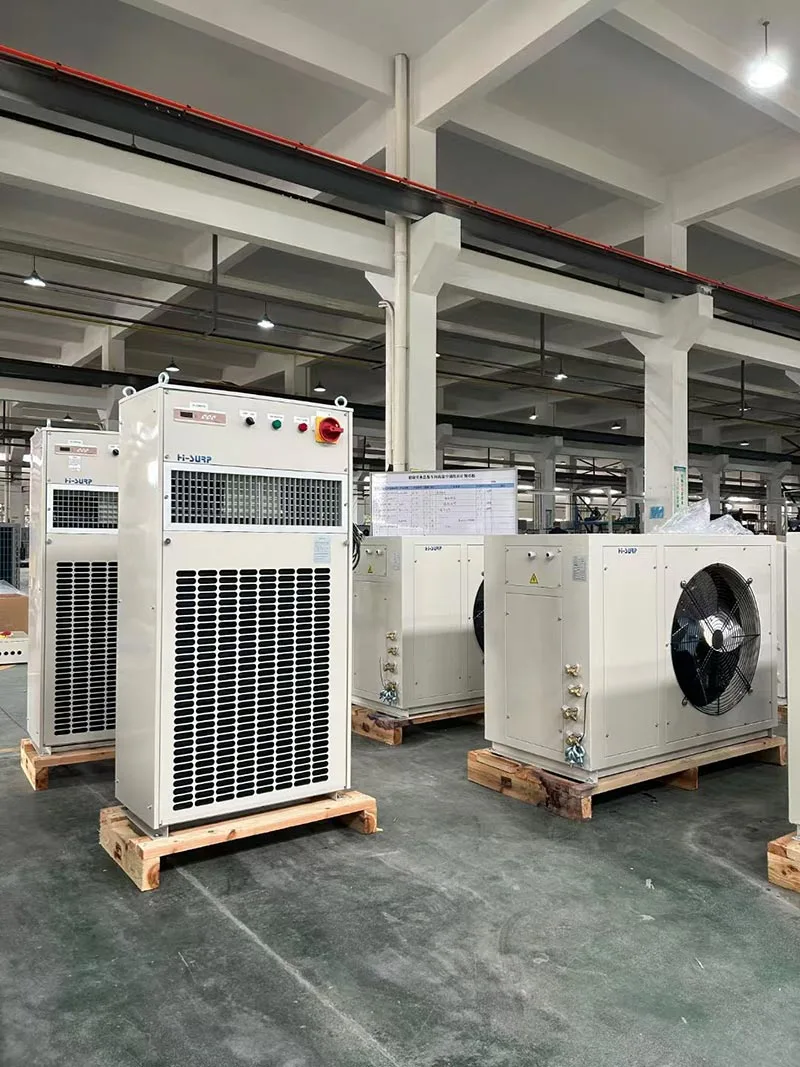

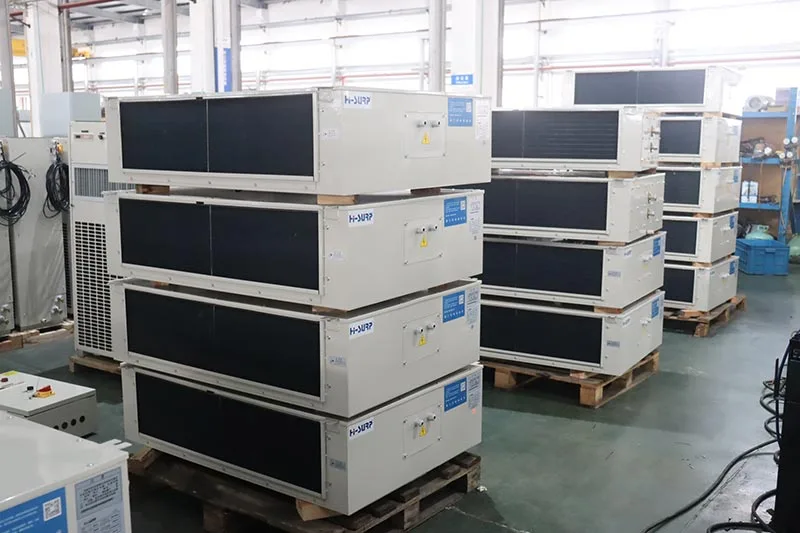

Типи спліт-кранових кондиціонерів?

Спліт кранові кондиціонери HISURP бувають трьох типів:

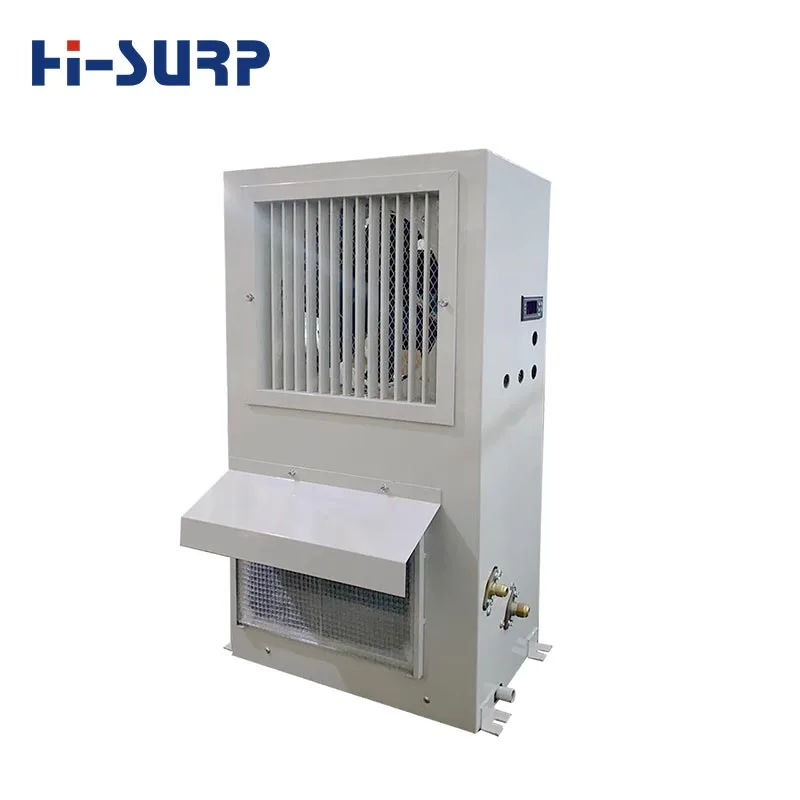

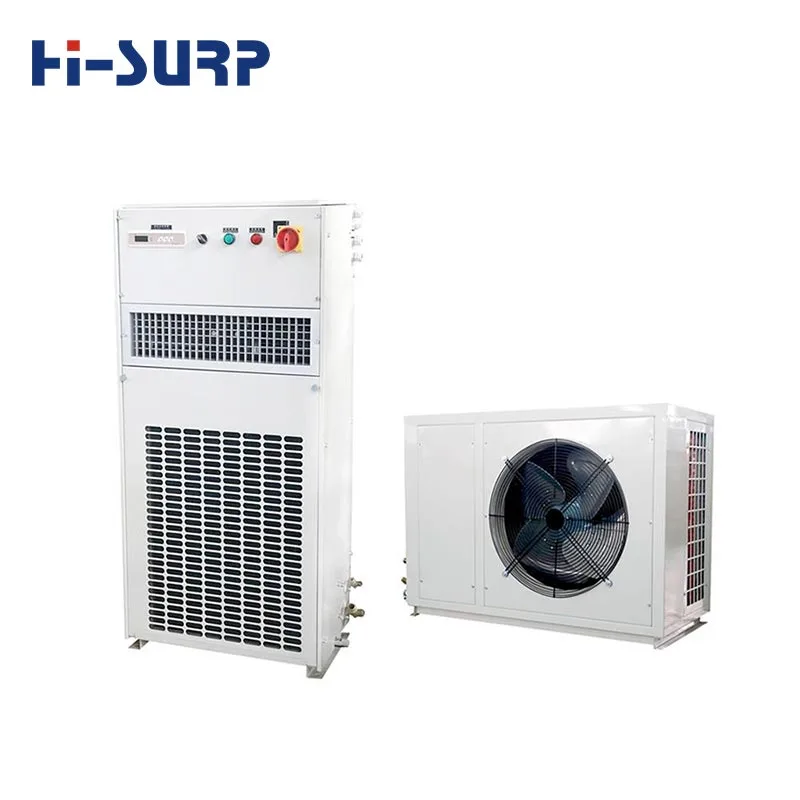

Для кранових спліт-підлогових кондиціонерів,ГІЗУРПмає серію B, підходить для кают з достатньою площею.

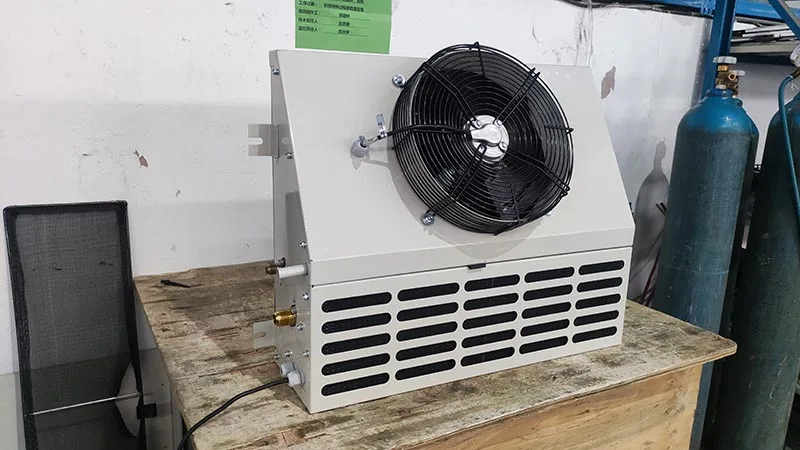

Для роздільних настінних кранових кондиціонерів HISURP має серії BD/BG, схожі за зовнішнім виглядом, з похилою поверхнею та компактними розмірами. Особливої ​​уваги потребує встановлення BG/BD (через різне положення піддонів; випаровування холодоагенту може спричинити конденсацію).

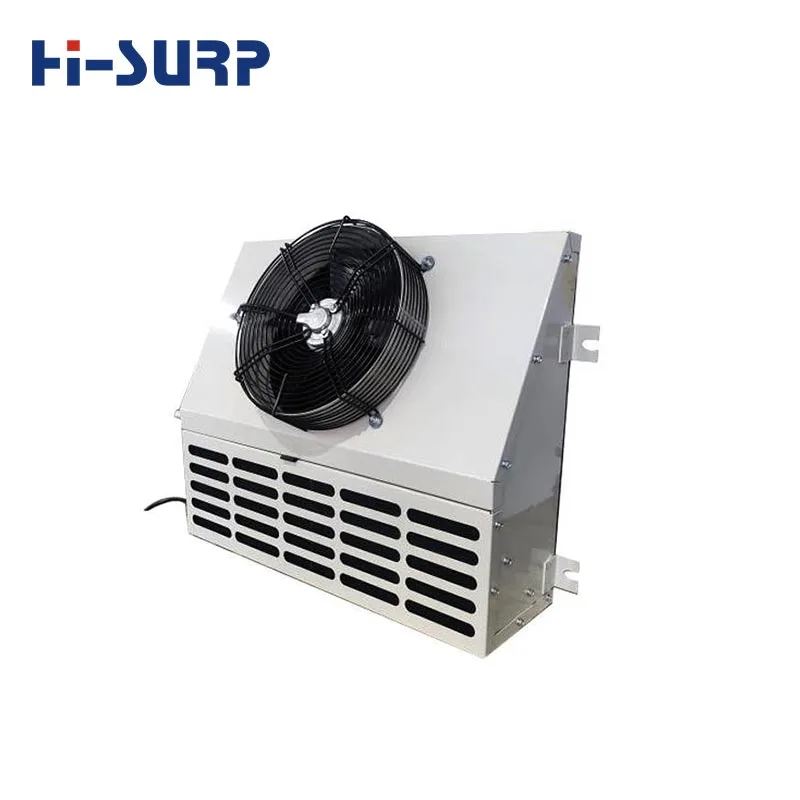

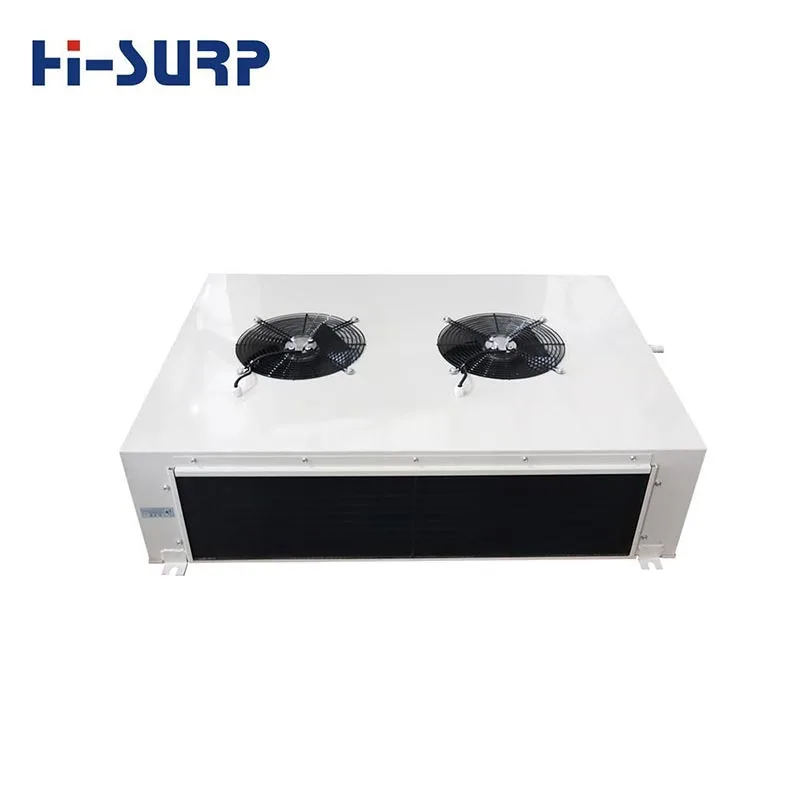

Для кранових кондиціонерів з роздільною стелею HISURP пропонує серію BX, яка зазвичай розміщується в центрі стелі, з випускним отвором для повітря внизу та зворотним повітрям спереду та ззаду.

Огляд кондиціонерів HISURP Split Crane

Потужність охолодження: 4~24 кВт

Потужність нагріву: 3~10 кВт

Холодоагент: R134a, R142b, R227ea, R515B, R236fa

Джерело живлення: AC380/400/440-3PH-50Hz/60Hz

Робочі умови охолодження: температура навколишнього середовища: 45°C; DB/WB в приміщенні 30/24°C

Мідні труби: потрібні

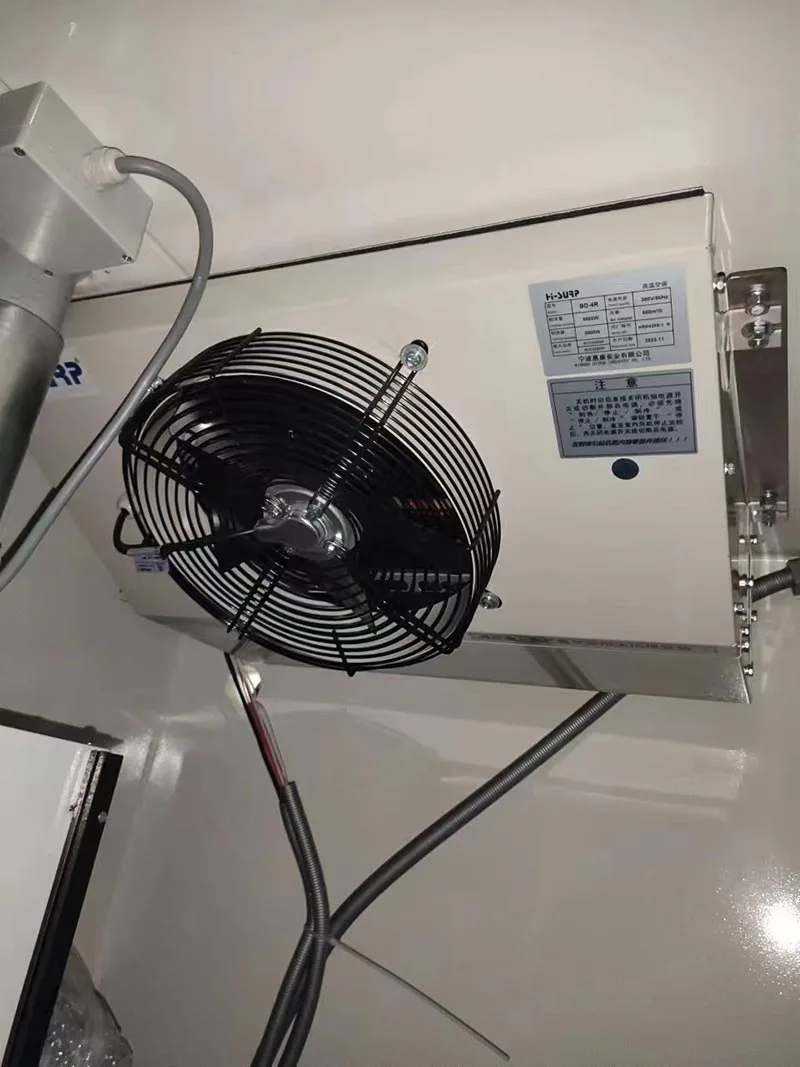

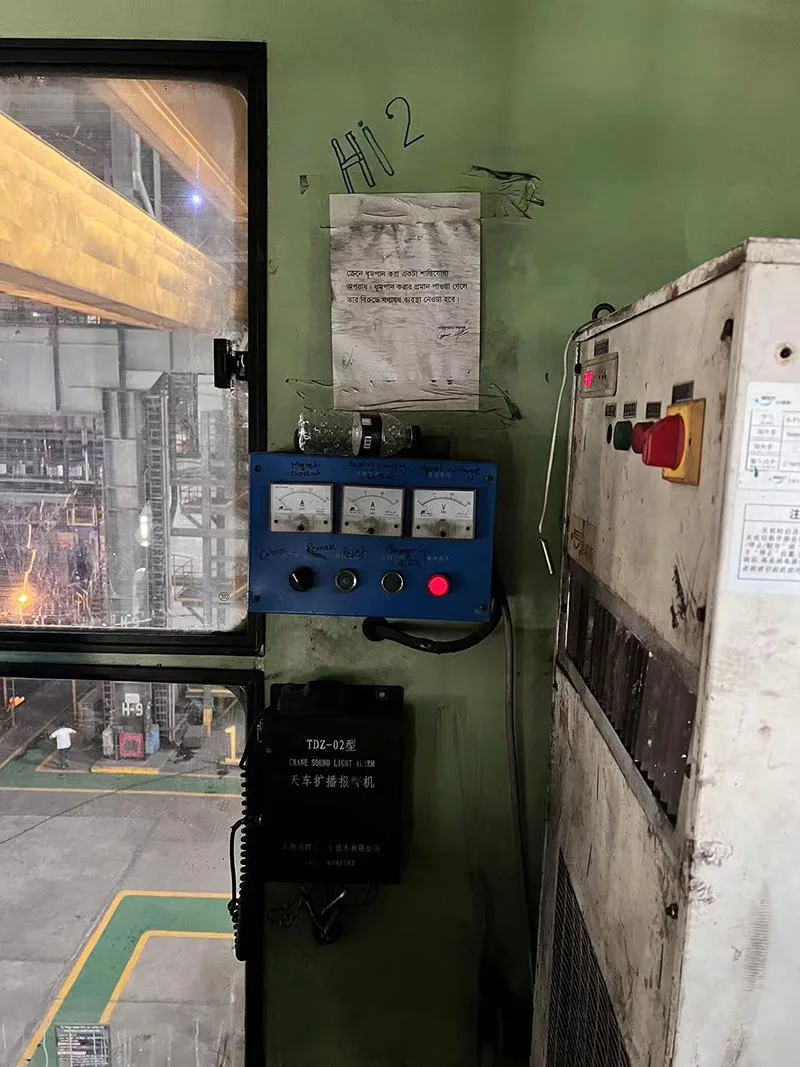

Як встановити кондиціонери HISURP Split Crane?

A.  Перевірте, чи положення встановлення полегшує підключення мідних трубок та електропроводки;

B.  Забезпечте рівність, горизонтальність і достатню міцність фундаменту та приєднайте зовнішній блок до монтажних ніжок за допомогою 4 болтів M12, гайок і пружинних шайб;

C.  Внутрішній блок легко перекидається, оскільки він високий і тонкий, тому його потрібно надійно приєднати до задньої панелі кабіни водія через вбудоване місце для кріплення блоку;

D.  Пристрій не можна встановлювати в місцях, де може потрапляти вода, інакше це може спричинити ураження електричним струмом або витік;

E.  Перевірте, чи закриті інтерфейси перед установкою трубок з холодоагентом і тримайте задній інтерфейс закритим під час вставлення трубок і щоб у трубках не було пилу чи води;

F.  Внутрішній і зовнішній блоки під’єднані до запірних клапанів за допомогою гнізд мідних труб для холодоагенту відповідного розміру Φ1/2” для лінії рідини та Φ3/4” для лінії газу. Стандартна довжина 5м. Якщо він повинен бути подовженим, користувач повинен надати спеціальне повідомлення під час розміщення замовлення;

G.  Мідні труби необхідно дуже обережно з’єднати з вигинами, щоб вони не здавилися. Для цієї операції рекомендується використовувати трубогиб. Радіус вигину (R) ≥70 мм. Не слід повторювати згинання, якщо труби тріснули або зламалися;

H. Внутрішнє та зовнішнє гвинтові з’єднання обох кінців труб повинні бути надійними та щільними (гвинтовими). Гарантовано, що зварювання має плоский зварювальний шов і не має протікань;

I. 25 кг/см² азот впорскують у робочий клапан низького тиску, а мильну воду рівномірно наносять на з’єднання або зварювальні шви мідних трубок для виявлення витоку. Якщо з робочого клапана низького тиску не виходить азот, почнеться вакуумна перекачування. Якщо виявлено будь-який витік, його необхідно усунути після виділення азоту, а потім знову виконати виявлення витоку;

J.  Якщо всередині блоку не розміщено згин гідрозатвору, гідрозатвор згину слід розмістити на виході внутрішнього блоку, щоб плавно відводити конденсат. Дренажні трубки повинні бути встановлені в місці нижче водозбірника установки;

K.  Усі дроти та кабелі мають бути під’єднані правильно та надійно відповідно до принципової схеми електропроводки, що постачається разом із пристроєм, і категорично забороняється дряпати або здавлювати кабелі натисканням лінійної пластини тощо.

L. Лінії живлення вставляються через вхід лінії живлення та лінії керування, як показано на габаритному кресленні, а потім під’єднуються до клем “L1、L2、L3” та PE. Інші лінії повинні бути прокладені в тому ж напрямку, що й лінія живлення, як зазначено на схемі. Усі кабелі повинні бути одягнені металевим шлангом при проходженні через отвори для прокладки та щільно перев’язані стрічками.

M.  Мідні провідники відповідного діаметру вибираються відповідно до наведеної нижче таблиці електропроводки для кондиціонера та підключаються відповідно до схеми, що постачається разом із установкою.

Електропроводка кондиціонера

N.  Після встановлення з’єднувальних трубок, дротів і дренажних трубок стрічками обв’язують мідні трубки, дроти і дренажні трубки на відстані 200-300 мм. Необхідно забезпечити хорошу теплоізоляцію з’єднувальних трубок, оскільки висока температура відкритих мідних трубок може пошкодити з’єднувальні дроти та дренажні трубки.

O. Електрична кришка та повітрозабірна решітка внутрішнього блоку повинні бути добре розміщені. Панель зовнішнього блоку ставиться назад. Агрегат електрифікують і вводять в режим охолодження (20-30 хв). У разі виникнення будь-якої вібрації, витоку або ненормальної несправності тощо, це необхідно негайно вирішити. Крім того, користувача необхідно навчити користуватися кондиціонером.

P.  Якщо пристрій обладнано захистом від обриву фази та протифазним захистом, необхідно перевірити, чи правильно підключено джерело живлення відповідно до відповідних місцевих норм (наприклад, Національного електричного кодексу). Напруга повинна бути не більше ±15% від номінальної напруги;

Q.  Якщо місце, де встановлено пристрій, піддається сильному випромінюванню від джерел високої температури, користувач зобов’язаний встановити перегородки між джерелами та пристроєм.

Налаштування кондиціонерів HISURP Split Crane

*Антикорозійний

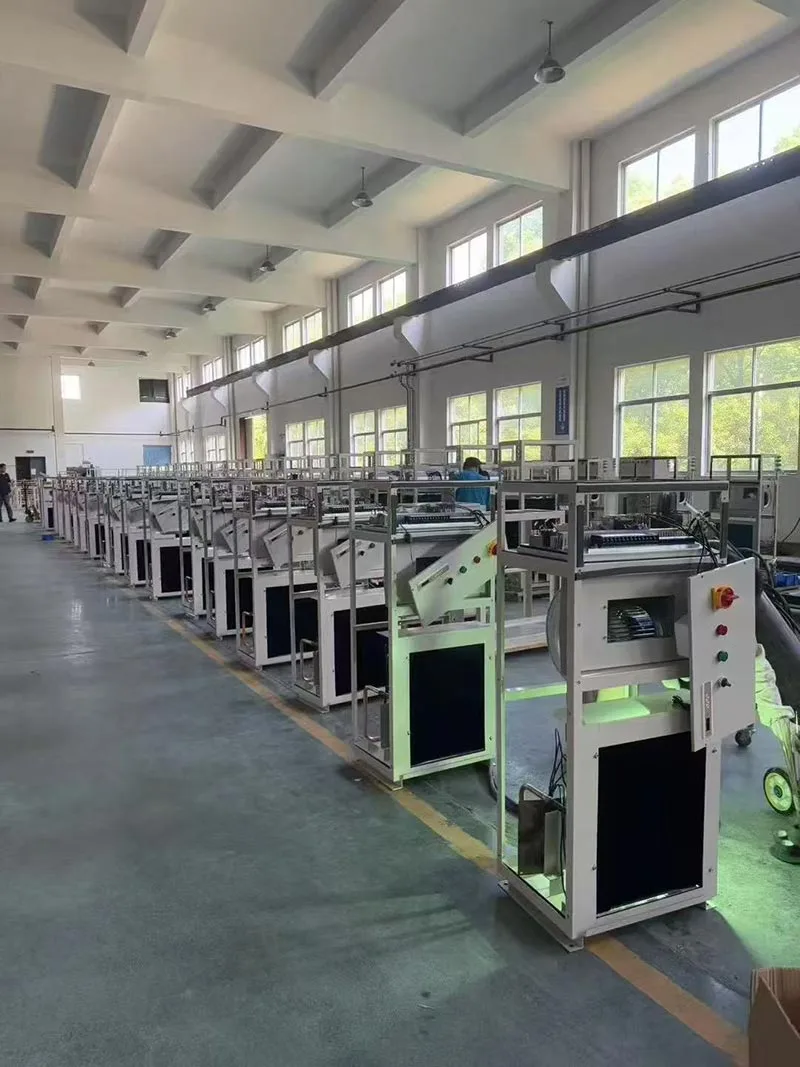

Варіанти захисту теплообмінника від корозії включають: фарбування; електрофорез;  наноелектрофорез; алюмінієві ребра з мідної трубки. На зображенні нижче показана принципова схема електрофорезу.

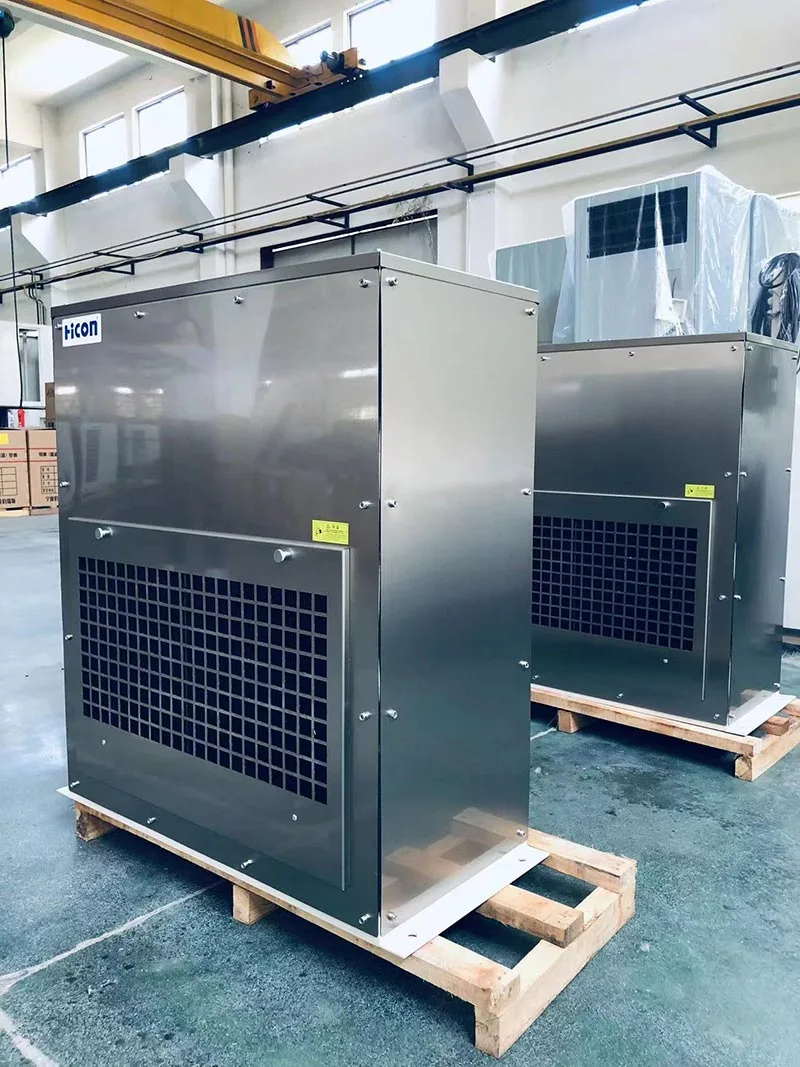

Варіанти захисту листового металу від корозії включають: фарбування (стандарт С3); електрофорез оцинкованого листа + фарбування; і нержавіюча сталь. На зображенні нижче показана принципова схема нержавіючої сталі.

*Вибухобезпечний

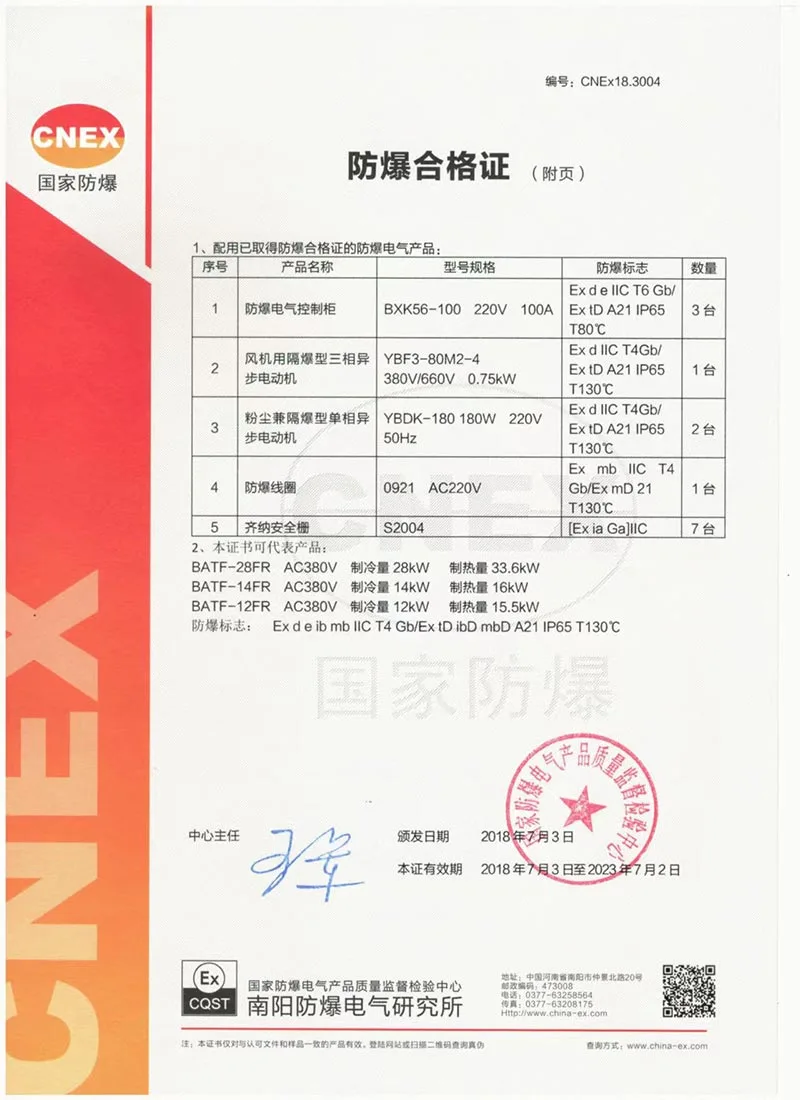

Спліт-кранові кондиціонери HISURP мають сертифікат CNEX.

BT4 в першу чергу підходить для небезпечних газових зон Зони 2, з максимальною температурою поверхні, що не перевищує 135°C (використовується частіше).

CT4 підходить як для Зони 1, так і для Зони 2 з небезпечними газами, також з максимальною температурою поверхні, що не перевищує 135°C.

І HISURP може будь-який з них.
