Високоефективний шафовий кондиціонер для промислових систем охолодження

Шафовий кондиціонер HISURP для електричних корпусів, шаф з ЧПУ, панелей ПЛК і промислових систем управління

Коли покупці шукають надійний панельний охолоджувач, вони зазвичай задають однакові практичні запитання: як зберегти прохолоду в електричних шафах, не приносячи всередину пилу? Що мені вибрати: верхнє кріплення чи настінне? Як вибрати відповідну потужність охолодження?

ГІЗУРПдає чіткі відповіді з лінійкою продуктів, розроблених спеціально для охолодження електричних корпусів, а не для кондиціонування повітря в кімнатах.

Виготовлений компанією Ningbo Hicon Industry, HISURP підтримується компанією з досвідом промислового охолодження, починаючи з 1972 року та зосередженим на промислових і комерційних кондиціонерах повітря з 2003 року. З заводом площею 150 000 м², понад 400 співробітниками, 123 патентами, лабораторіями національного класу CNAS і кімнатами для випробувань, а також досвідом обслуговування в усьому світі. таких партнерів, як ABB, Schneider, Toyota, COFCO, Novenco та Toray.

Кабінетний кондиціонер також зазвичай називають панельним охолоджувачем, корпусним кондиціонером або охолоджувачем електричної шафи. Його призначення просте, але важливе: він відводить тепло від герметичних електричних шаф, утримуючи зовнішній пил, масляний туман, вологе повітря та корозійні забруднювачі подалі від чутливої ​​електроніки. Для ПЛК, сервоприводів, інверторів, перемикачів, контролерів з ЧПК, телекомунікаційного обладнання та точних інструментів ця різниця незначна. Це безпосередньо впливає на час безвідмовної роботи, надійність і термін служби.

Навіщо електричним шафам потрібен спеціальний шафовий кондиціонер?

Традиційних методів охолодження, таких як витяжні вентилятори або природна вентиляція, часто вже недостатньо. Сучасні електричні шафи містять компактні електронні компоненти високої щільності, які виділяють значну кількість тепла. У той же час заводське повітря може містити пил, волокна, масляні пари або вологу. Якщо ви просто провітрюєте шафу зовнішнім повітрям, ви можете зменшити тепло лише тимчасово, вводячи забруднювачі, які пошкоджують електроніку.

Ось чому HISURP фокусується на охолодженні + захисті від пилу + осушенні в одному компактному рішенні.

Як працює панельний кондиціонер HISURP?

ГІЗУРП використовує принцип фазоперехідного охолодження. Компресор скидає газоподібний холодоагент високої температури під високим тиском у конденсатор, де він охолоджується до рідкого холодоагенту. Після дроселювання холодоагент надходить у випарник і поглинає тепло від гарячого повітря всередині електричної шафи. Потім холодоагент випаровується назад у газ і повертається до компресора, безперервно повторюючи цикл.

Основні переваги

1. Точний контроль температури для стабільної роботи корпусу

Користувачі можуть встановлювати робочу температуру всередині електричної шафи відповідно до фактичних потреб застосування. Стандартний діапазон регулювання температури від +20°C до +38°C. Залежно від моделі та вимог проекту можна застосувати механічне керування або керування мікрокомп’ютером зі світлодіодним дисплеєм.

2. Охолодження та осушення в одному агрегаті

Багато електричних збоїв викликані не лише теплом, але й поєднанням тепла та вологи. Блоки HISURP забезпечують осушення охолодження, допомагаючи підтримувати більш відповідну вологість і температуру всередині шафи та знижуючи ризик конденсації та корозії.

3. Герметична структура допомагає блокувати проникнення пилу

Правильно підібраний настінний або верхній шафовий кондиціонер працює в герметичному електричному корпусі, тому внутрішнє повітря залишається ізольованим від пилу, волокон, масляного туману та повітряних часток.

4. Швидка рівномірна циркуляція повітряного потоку

В установці використовується високоякісний відцентровий вентилятор із зовнішнім ротором з компактною структурою, великим потоком повітря, високим статичним тиском, низькою вібрацією та низьким рівнем шуму. Це допомагає швидко охолодити корпус і зменшити гарячі точки навколо ПЛК, VFD, сервоприводів і силових модулів.

5. Ефективний ротаційний компресор

ГІЗУРП використовує повністю закритий ротаційний компресор з високою енергоефективністю та низьким енергоспоживанням. Завдяки вбудованим засобам зменшення вібрації пристрій працює плавно та тихо, що є цінним у середовищах точного керування.

6. Високоефективний теплообмінник

Теплообмінник використовує мідну трубку з внутрішньою різьбою з алюмінієвими ребрами, що покращує ефективність теплопередачі та EER системи, підтримуючи стабільну тривалу роботу.

7. Стандартний первинний фільтр на стороні конденсатора

Первинний фільтр на стороні конденсатора допомагає запобігти потраплянню пилу, масла та сміття та впливу на теплообмінник або вентилятор, покращуючи загальну стабільність системи та подовжуючи термін служби.

8. Регульований напрямок виходу холодного повітря

Вихідний отвір холодного повітря оснащено дефлектором, завдяки чому можна регулювати напрямок подачі повітря, допомагаючи оптимізувати розподіл повітряного потоку та зробити температуру в камері більш рівномірною.

9. Гнучка установка та зручне обслуговування

Агрегат компактний, легкий, простий в монтажі, зручний в обслуговуванні. Після встановлення та підключення живлення він може працювати без складного введення в експлуатацію в більшості стандартних застосувань.

Верхній або настінний: який вибрати?

Це одне з найважливіших питань для покупців, і воно безпосередньо впливає на ефективність встановлення та продуктивність повітряного потоку.

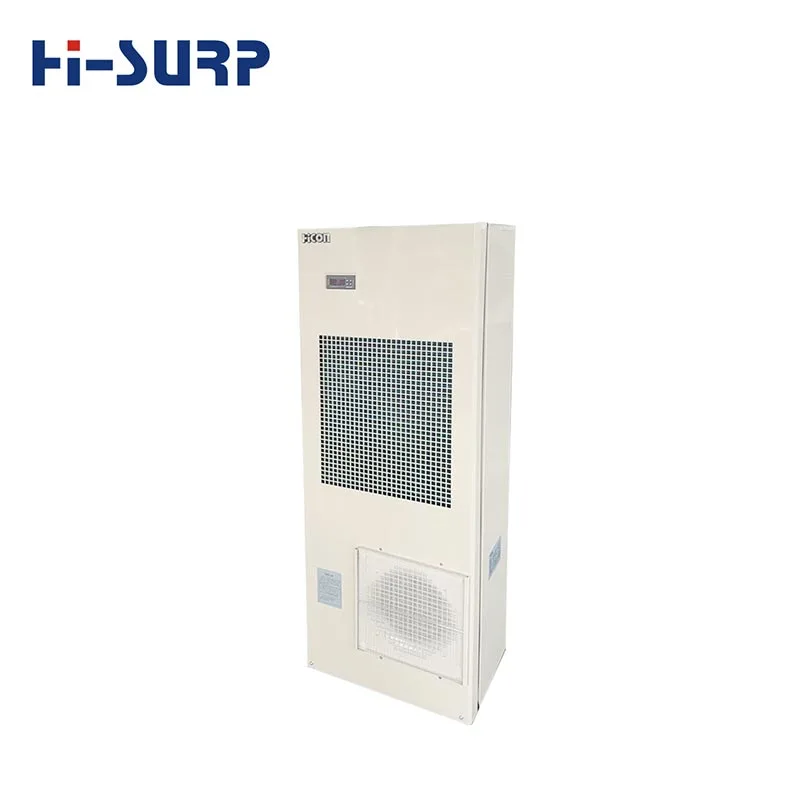

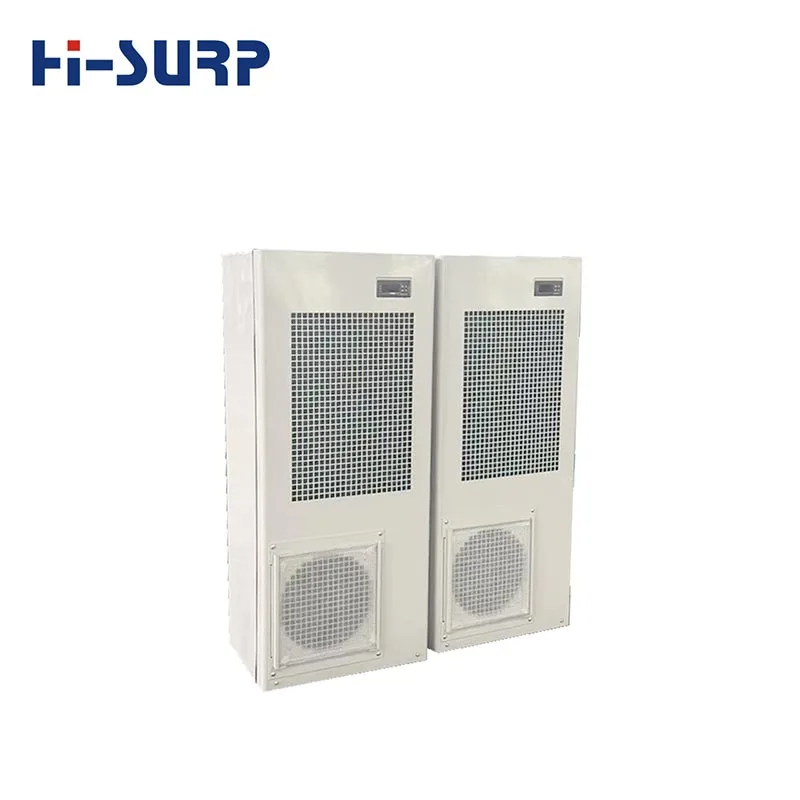

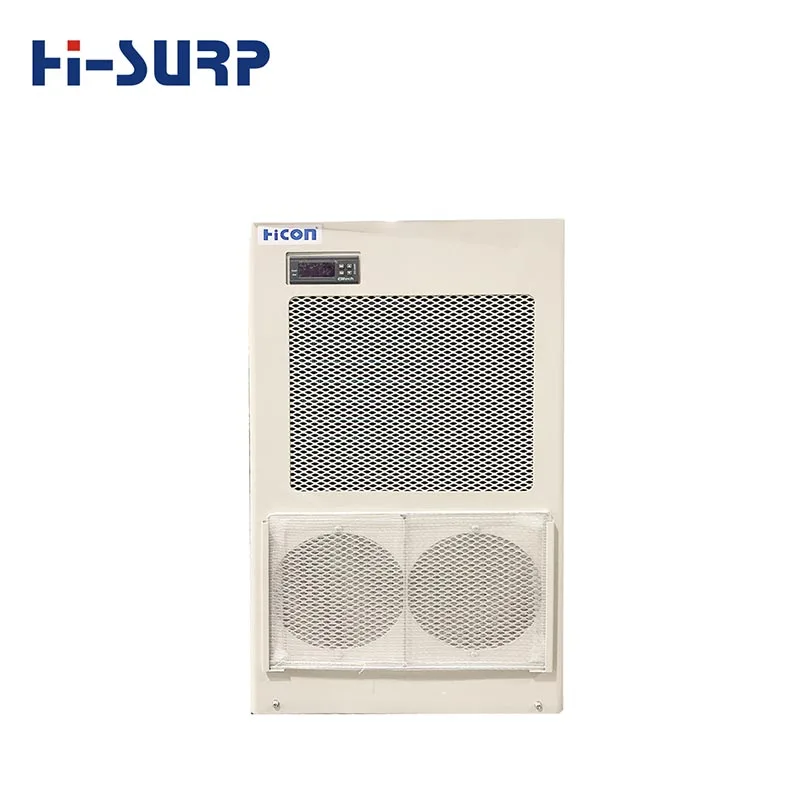

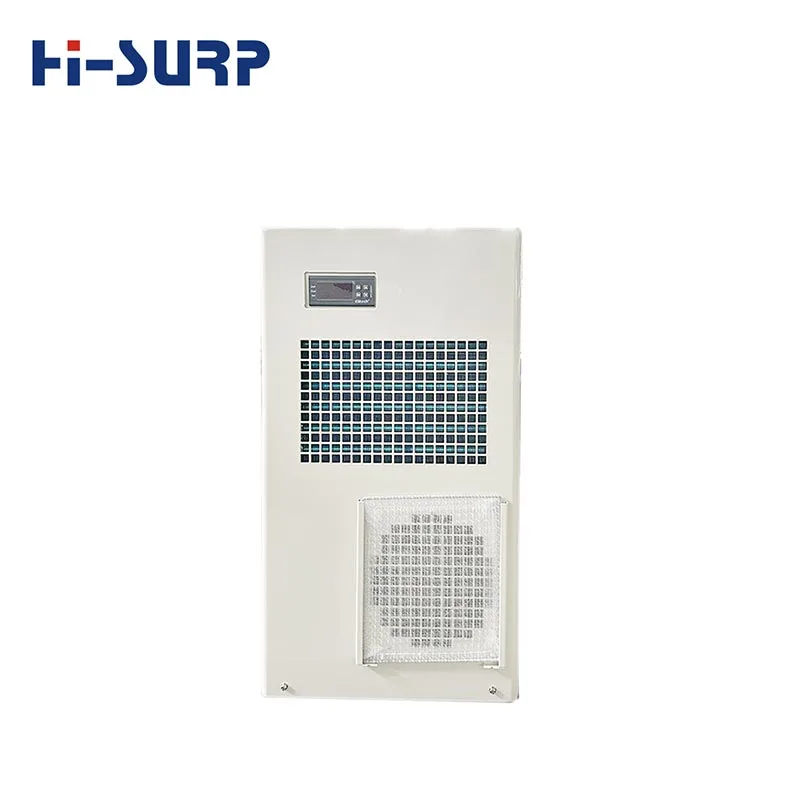

Настінний шафний кондиціонер встановлений на бічній стінці електричного корпусу. Це найбільш широко використовуваний формат, оскільки він легкий для обслуговування та підходить для багатьох розподільних шаф загального призначення.

Типова потужність охолодження для настінних моделей:

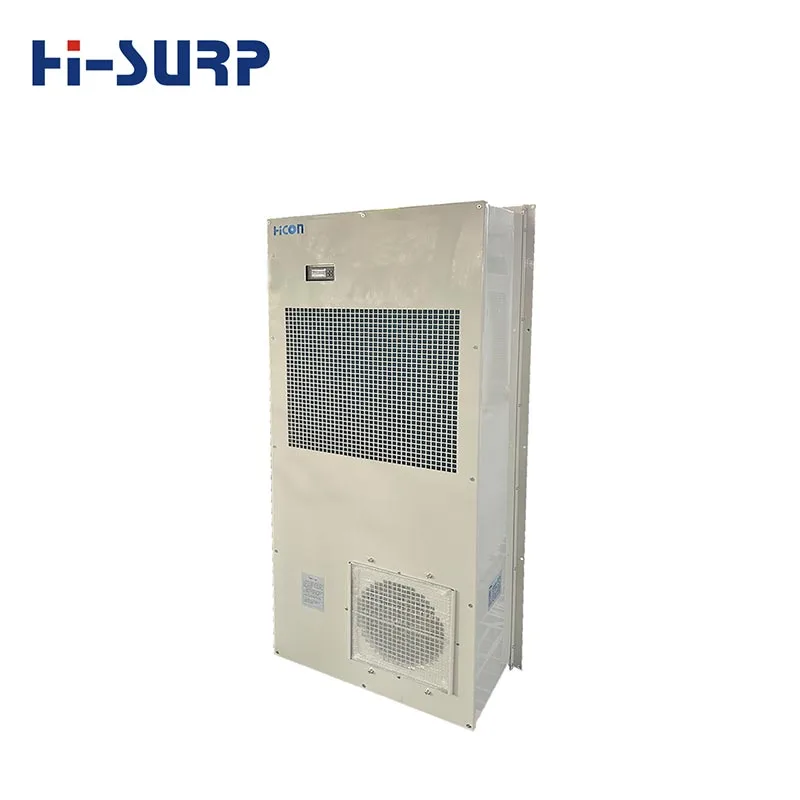

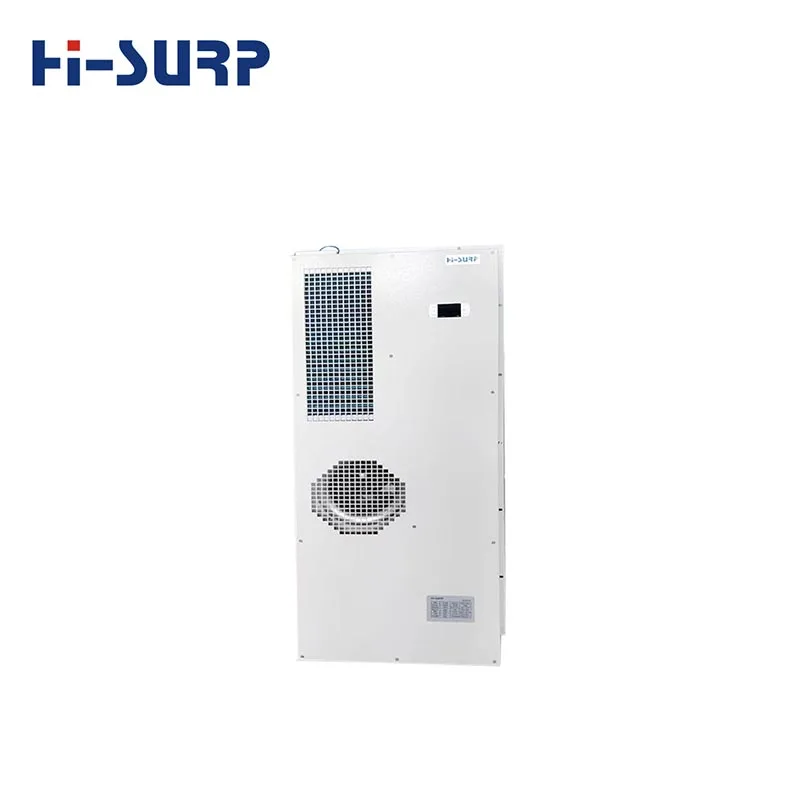

300 Вт, 600 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 2500 Вт, 3500 Вт, 4000 Вт

Найкраще для:

- Шафи керування верстатами з ЧПУ

- шафи керування лініями автоматики

- шафи телекомунікаційного обладнання

- інверторні та сервошафи керування

- проекти модернізації з бічним монтажним простором

Дверний навісний/напівврізний тип

Це версія для встановлення збоку, частково вбудована в шафу для покращення зовнішнього вигляду або контролю простору.

Типові потужності:

600 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 2500 Вт

Найкраще для:

- компактні лінії, де зовнішня проекція повинна бути зменшена

- Обладнання OEM з більш чистим інтегрованим дизайном шафи

Кондиціонер на верхню шафу

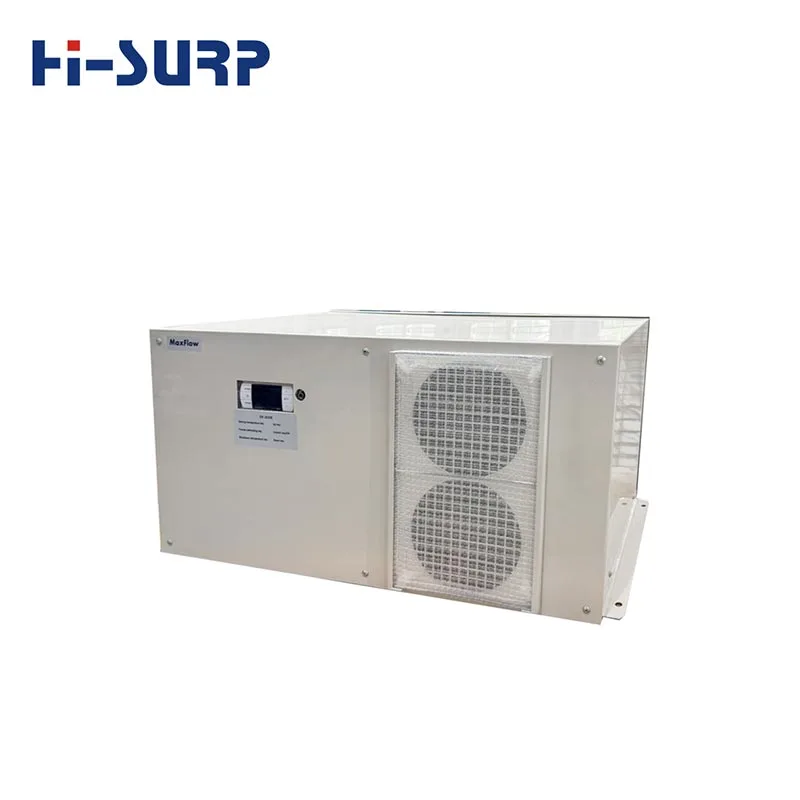

Кондиціонер, встановлений у верхній частині шафи, встановлюється у верхній частині шафи і особливо корисний, коли простір збоку обмежений або бічні двері повинні залишатися вільними.

Типова холодопродуктивність:

1000 Вт, 1500 Вт

Найкраще для:

- вузькі монтажні проходи

- верстати з обмеженим боковим просвітом

- шафи, які потребують подачі повітря зверху вниз

Як правильно вибрати шафовий кондиціонер?

1. Теплове навантаження всередині шафи

Обчисліть загальну кількість тепла, що виділяється приводами, ПЛК, джерелами живлення, трансформаторами, реле та іншою електронікою. Заниження розмірів призводить до поганого охолодження; збільшення розміру може збільшити вартість і ризик утворення конденсату.

2. Розміри шафи та стан ущільнення

Кабінетний кондиціонер найкраще працює з відносно герметичним корпусом. Витік повітря знижує ефективність охолодження та може призвести до проникнення вологого чи запиленого повітря.

3. Температура навколишнього середовища та рівень забруднення

Якщо місце жарке, запорошене, масляне, вологе або їдке, герметичний холодильний розчин є набагато придатнішим, ніж вентиляція з вентилятором.

4. Монтажне положення

Завчасно вирішіть, чи потрібен для вашого проекту верхній або настінний монтаж, виходячи з конструкції шафи та доступу для обслуговування.

5. Стан дренажу та вимоги до контролю

Якщо немає зливного трубопроводу, розгляньте модель з резервуаром для води. Якщо проект потребує більш точного відображення та керування, попросіть опції керування мікрокомп’ютером та світлодіодним дисплеєм.

Як розрахувати холодопродуктивність для шафи

1. Обчисліть площу поверхні A = 2 × (довжина × висота + ширина × висота + довжина × ширина), щоб визначити площу поверхні шафи.

2. Обчисліть різницю температур ΔT = зовнішня температура мінус цільова внутрішня температура, щоб визначити різницю внутрішньої та зовнішньої температур.

3. Обчисліть теплопередачу через стінку коробки: Qs = 5,5 × A × ΔT, що дає швидкість теплопередачі.

4. Потужність охолодження системи кондиціонування повітря Qo = 1,2 × (Qs + внутрішнє теплогенерування Qi), що визначає необхідну потужність охолодження.

Огляд технічних даних шафового кондиціонера

Чому HISURP?

Наша виробнича сила:

ГІЗУРП є спеціалізованим промисловим виробником кондиціонерів з:

- Досвід промислового охолодження з 1972 року

- Зосередження на промислових кондиціонерах повітря та комерційних кондиціонерах повітря з 2003 року

- 150 000 м² виробничого цеху

- 400+ співробітників

- 123 патенти

- Лабораторії та випробувальні кімнати національного класу CNAS

- Імпортні виробничі потужності та зрілі системи контролю якості

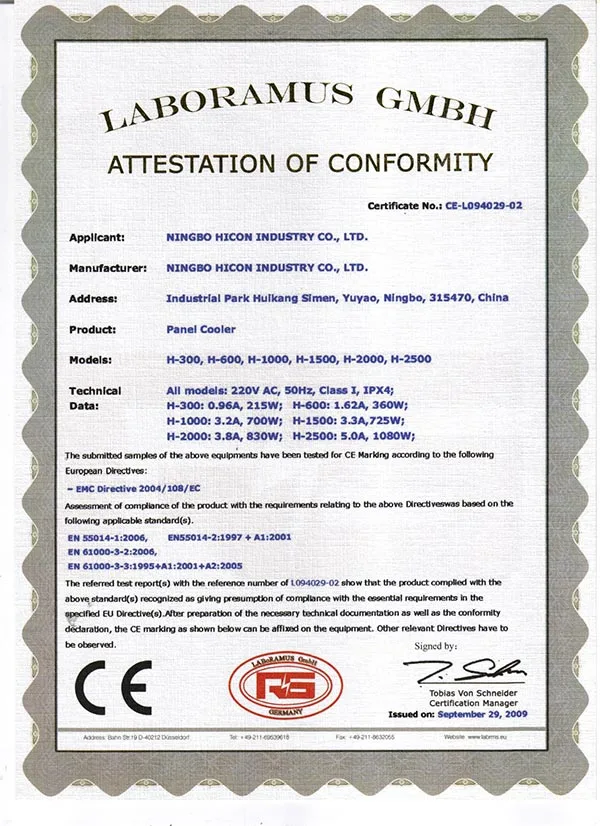

- Сертифікати, включаючи ISO9001, ISO14001, ISO45001, CE, UL, CB тощо

-багатий експортний досвід, шафні кондиціонери експортуються до: Саудівської Аравії, Греції, Мексики, Катару, Сербії тощо.

- Нестандартне налаштування для різних сценаріїв: трифазні моделі блоків живлення 460 В і DC 48 В були експортовані оптом до Греції та Саудівської Аравії, адаптуючись до різних специфікацій мережі відповідно до регіональних вимог.

Корпус із нержавіючої сталі, високотемпературні моделі з температурою навколишнього середовища 60°C, спеціально розроблені для фотоелектричних інверторних шаф Близького Сходу; моделі з інтерфейсом RS485 підтримують дистанційне зчитування Modbus температури, струму та кодів несправностей, що дозволяє інтегрувати в централізовані системи моніторингу через головні комп’ютери.

Технічна співпраця з японськими спеціалістами

Лінія охолодження шаф була розроблена у співпраці з японськими компаніями, зокрема KOUWAKOUGYO та Apiste. Це додає цінності для покупців, яким важлива стабільна логіка конструкції, перевірений досвід охолодження корпусу та зрілість продукту.

Можливість налаштування

ГІЗУРП може підтримувати:

- індивідуальні параметри

- різні вимоги до зовнішнього вигляду та кольору

- варіанти екологічно чистих холодоагентів

- рішення з фіксованою або змінною частотою, де це можливо

- OEM та адаптація до проекту

Це особливо корисно для машинобудівників, виробників шаф керування та закордонних дистриб’юторів.

Типові галузі застосування

Панельні кондиціонери HISURP підходять для широкого діапазону секторів:

- Верстати з ЧПК

- пластикові машини

- телекомунікації

- харчова техніка

- текстильне обладнання

- деревообробне обладнання

- металургія

- лінії виробництва тютюну

- Шафи управління ЧРП

- Шафи ПЛК

- сервосистеми керування

- шафи розподільні та корпуси КВП

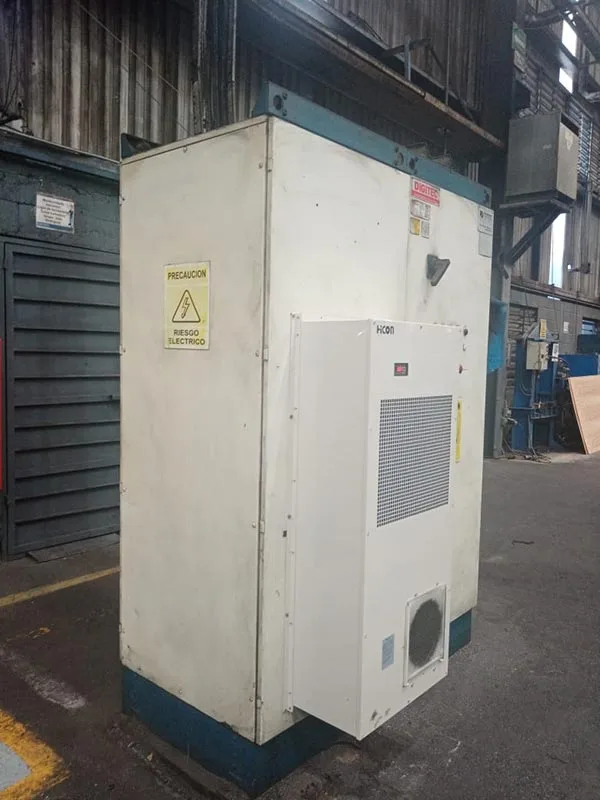

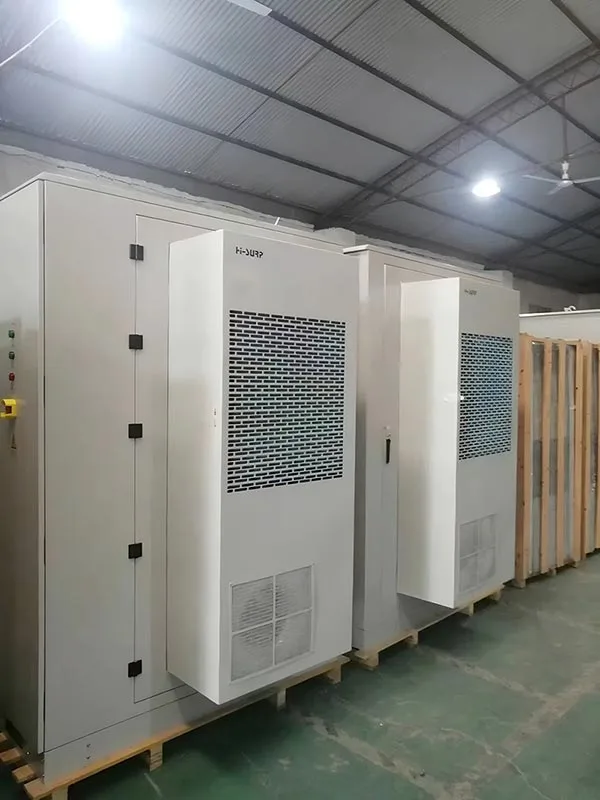

Сцена інсталяції
